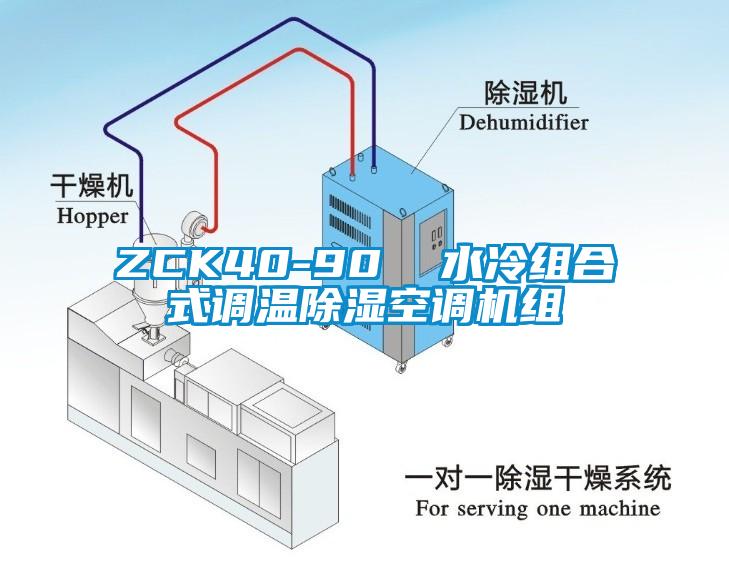

ZCK40-90 水冷組合式調溫除濕空調機組

　　水冷組合式調溫除濕空調機組是一種利用冷凍除濕原理來除去空氣中所含水份，降低空氣濕度，采用送風循環脫水并控制環境溫度的設備。采用壓縮機，微電子控制，帶有溫濕度設定和機器故障顯示代碼，具有適用范圍廣，干燥效果好，外形美觀，結構緊湊，功能齊全，運行寧?kù)o，采用*熱回收技術，有效節能，耗電量少，可靠性能高，操作簡便。已被廣泛應用于科研、化工工業、藥品、食品低溫干燥工藝，有效保證物料性能不受破壞。

　　ZCK40-90水冷除濕空調機組技術參數表

　　機組特點簡介：

　　本機組是一種以以水為冷卻介質的直接蒸發式除濕產品，與相同冷量的其他型式機組相比，由于其冷凝器采用特制高效傳熱管制作，因此結構緊湊，體積小，效率高；又由于其采用直接蒸發盤管，制冷效率進一步提高，所以它是一種高效的空調除濕產品。本公司在冷凍除濕機組制造方面有著成熟的技術，完善的工藝和先進的檢測設備，再加上精選的國際配件，保證了機組的穩定、高效運行。出廠以前，機組嚴格按國家規定的檢測項目完成全部性能測試，合格以后準予出廠。

　　壓縮機

　　壓縮機型式為全封閉式渦旋壓縮機，渦旋式壓縮機運動部件少，扭矩變化小,氣流接近于連續流動，有效地保證了機組的平穩運轉和低噪聲特性，渦旋盤在封閉壓縮室內旋轉，柔性設計，具有可塑性，從而大大降低磨損量，對濕行程不敏

　　感，無余隙容積，因此效率高，可靠性好。

　　1.排氣單向閥2.渦旋靜渦盤3.渦旋動渦盤4.DU軸承5.接線盒6.吸氣過濾網7.電機8.電機保護器

　　★警告：壓縮機的開機次數不得超過6次/小時，且每次運行時間應在5分鐘以上。

　　潤滑油

　　機組在出廠時已注有潤滑油。在補充潤滑油或更換潤滑油時，請不要使用以外的潤滑油，也不要把潤滑油直接暴露在空氣中。如壓縮機電機損壞或壓縮機出故障，建議應作油酸測試，如有必要，應把整個系統清理干凈，在吸氣管路中安裝一個耐酸過濾器，并更換潤滑油。油加熱器是防止機組在停機時制冷劑在潤滑油中冷凝。機組日常停機時，總電源開關及電控箱內單極空氣開關必須保持閉合通電，以便油加熱器處于開啟狀態。

　　殼管式冷凝器

　　冷凝器采用新型高效換熱銅管，其效率高、回油好、抗凍能力強。從而保證機組穩定可靠，高效節能運行。

　　翅片式蒸發器選用高效換熱銅管串親水鋁箔，經機械脹管與N2氣體保護焊接而成，有效提高了換熱效率。

　　熱力膨脹閥

　　熱力膨脹閥為外平衡式膨脹閥，機組在出廠時膨脹閥已經過設定，一般不需要調整。如根據系統運行實際情況需要調整時，順時針旋轉調節桿，閥的過熱度增加，逆時針旋轉調節桿，閥的過熱度減小。由于感溫包的熱慣性，導致閥的動作有一定的滯后，所以每次調整的時間間隔一般為15~20分鐘。調整時要認真觀察系統運行狀況直到滿意為止。

　　水冷組合式調溫除濕空調機組配線時一般注意事項如下：

　　1）當?shù)夭少?gòu)的所有配線、部件和材料必須符合所在地的法規。

　　2）現場所有的配線作業，必須由持證電工完成。

　　3）機器應按照所在地的法規做接地處理。

　　4）電源采用專業分支回路，必須安裝漏電保護器、手動開關。

　　5）配線與接線座連接后，用壓線夾固定且不能有裸露部分。

　　6）切勿將電源線連接到型號線的接線端。

　　7）控制型號線必須使用2芯屏蔽電纜（KWP1mm2或RWP1mm2）,不要使用多芯線（3芯以上），以防止弱點型號受干擾。尤其在型號線經過附近有梯等動力變頻裝置的場所，一定要做好屏蔽。

　　注意：所有電氣連接根據國家電氣有關標準執行。

　　★機組運轉時電源電壓必須穩定，將所有壓降因素考慮在內，機組工作電壓需保持在額定值±10以內，電壓過高或過低均會對機組產生不良影響。

　　★相間電壓差不超過額定值的2%，且最高與低相電流差值小于額定值的3%，以免造成壓縮機過熱。

　　★電源頻率應保持在額定值的±2%以內。

　　★機組低啟動電壓需保持在額定值的90%以上。

　　★電源先太長時也會造成壓縮機無法啟動，故電源線的長度必須能夠保證運轉時電源線端部的電壓和尾部電壓的電壓降小于額定值2%，若長度無法縮短，則電源線需相應的加粗。

　　★電源至機組間配線需嚴格按電工法規標準施工且絕緣良好。機組接線后電氣配件端子與機體間相應以500V高阻表測定其絕緣，絕緣電阻至少10M?以上。

　　★按電工法規要求，機組殼體應有良好、可靠的接地保護裝置，以防觸電事故。

　　★機組銘牌上所示的運轉電流、輸入功率等參數為標準工況下測試值，實際運轉中隨著系統實際負載及冷卻水溫度之高低會有較大差異，故選擇電源，變壓器、配線容量等應按照可能的惡劣工況條件來進行選擇。
